DIBUJO DEL NATURALVII: COMO DIBUJAR UNA FIGURA CON MEDIDAS A ESCALA

En la entrada de hoy os mostraré como hacer un boceto de una figura con medidas escaladas y proporcionales. El modelo es sencillo, un muñeco muy útil, que podéis encontrar en cualquier tienda de dibujo o Bellas Artes, también en los chinos. El método más utilizado en dibujo establece la medida de la cabeza como unidad y calcula el resto del cuerpo en relación a ésta. Si queréis saber más visitar este enlace sobre el concepto de canon.

A continuación os muestro dos sistemas de medición clásica del cuerpo humano. Ambos establecen que la cabeza es la octaba parte del cuerpo, en un hombre adulto de características perfectas claro. Esto como es normal no es siempre así.



El hombre de Vitruvio de Leonardo da Vinci

Comenzamos con nuestro dibujo:

Antes de dibujar  tenéis que tener en cuenta algunas cosas respecto al concepto de escala y a la colocación adecuada del modelo, de vosotros y del papel ( igual que en el ejercicio anterior  pinchar aquí).

1. Dibujamos los ejes en el papel,  dos líneas o ejes divisorios, uno vertical y otro horizontal para ir tomando referencias en el espacio del dibujo. Ya tendríamos el punto central.

2. Sistema de medida a partir de la cabeza. Vamos a calcular el alto y el ancho del modelo. Comenzamos por el alto. Medimos la cabeza con el lápiz. A continuación vamos llevando esa medida hacia abajo hasta saber cuantas veces se repite. En el pequeño hombrecillo de madera la relación es( aprox. ) de 7 cabezas, la cabeza por tanto sería una séptima parte del cuerpo. Con la misma medida de la cabeza medimos el ancho del cuerpo que serán aproximadamente 2 cabezas. Éstas divisiones nos servirán para establecer un sistema de medidas y de puntos importantes en el cuerpo. Por ejemplo la mitad del objeto y mitad del dibujo( línea negra horizontal) quedaría a tres cabezas y media desde el principio o final del mismo.

3. Vamos al papel: Llevamos esas medidas al papel teniendo la precaución de empezar por el centro, ya sabemos aproximadamente por donde anda.  Tenemos que tener en cuenta si esa medida repetida 7 veces cabe en nuestro papel, sino os cabe no pasa nada, borráis, la reducís y volvéis a marcar.

4. Marcamos los puntos importantes del cuerpo que nos van a servir de guía: mitad del cuerpo, límite superior e inferior y los marcamos para tener una referencia visual rápida y no perdernos.

5. Marcamos los ejes del cuerpo que serán las líneas de los brazos y las piernas y nos indican la dirección de los mismos, en este caso vamos a dibujarlo como si estuviera derecho, el movimiento del maniquí,  hombros, caderas etc lo veremos más adelante.





6. Empezamos a dibujar todos los volúmenes de las partes del cuerpo como formas geométricas alrededor de los ejes.

7. Cuando tenemos todas las partes encajadas, dibujamos los detalles de las formas con más fidelidad y ya lo tenemos.

RESUMEN

Ejes( horizontal y vertical): REFERENCIAS UNIVERSALES

Medidas del cuerpo en relación a la cabeza: PROPORCIÓN

Dibujar ejes de la estructura del cuerpo, direcciones: PUNTOS IMPORTANTES

Dibujar los volúmenes del cuerpo y detalles: VOLUMEN

DIBUJO DEL NATURAL VI: COMO DIBUJAR UN OBJETO CON MEDIDAS A ESCALA

En esta entrada realizaré un ejercicio básico para comenzar a dibujar: como encajar un objeto a escala en la superficie del dibujo.  El concepto de escala se refiere a la relación que hay entre las medidas del dibujo y las de la realidad. Por lo tanto cualquier objeto con una escala cualquiera que queramos representar en una superficie de dibujo, tendrá una escala en proporción a la original.

Al dibujar, la escala la elegimos nosotros y en este caso va a ser un poco más pequeña que la original del objeto, por lo tanto menos de E=1:1. Eso tenéis que tenerlo en cuenta en cada formato de papel para que os entre dentro de la hoja. Lo ideal es que quede centrado. Antes de empezar es interesante tener en cuenta algunas cosas:

• Colocar el objeto cercano y frontal (centrado) a vosotros, os resultará más sencillo, más adelante lo complicaremos.

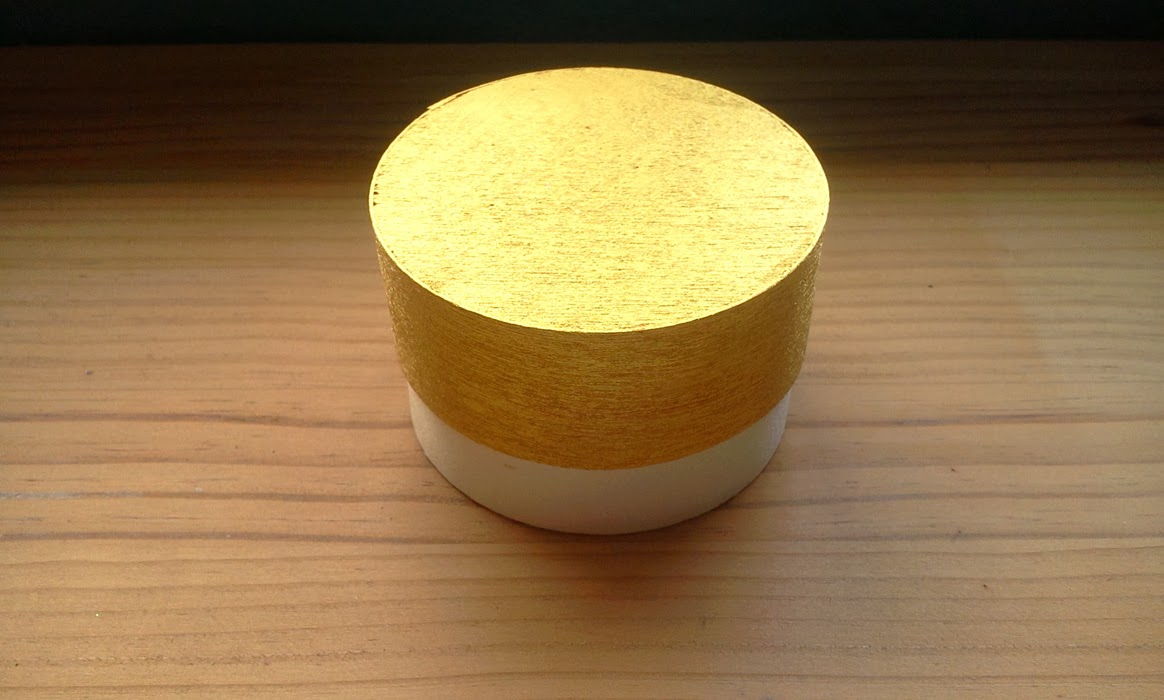

• Observar bien el objeto para comprenderlo antes de dibujarlo físicamente. Por ejemplo entender que está formado por dos módulos tapa y caja de tamaño y forma parecido, de base circular aunque por nuestro ángulo de visión (ver foto) siempre serán elipses.
• Colocaos en una posición cómoda en la mesa y mantenerla fija. Si os movéis demasiado cambiaréis el ángulo de visión respecto al objeto y mediréis proporciones y medidas diferentes del mismo confundiéndoos y provocando una distorsión en el dibujo. Comenzamos:

1. Dibujamos dos ejes, horizontal( línea verde) y vertical ( línea azul), dos líneas que dividen el papel en dos mitades o cuatro sectores iguales (aproximadamente) y nos muestran el punto central del papel y del futuro dibujo. Estas referencias son las más fiables y nos van a dar siempre la situación aproximada del objeto en relación al espacio.

2. Comenzamos midiendo con el lápiz la altura del objeto, para ello estiráis el brazo frente al objeto y cerrando un ojo (el que estéis más a gusto) marcáis los extremos( imagen siguiente).

3. A continuación lleváis sin mover los dedos en el lápiz la medida al papel, siempre teniendo la precaución de que la medida quede centrada en el punto medio del papel. Ya tenemos la altura.

4. Hacemos lo mismo con la anchura del objeto y la llevamos también al papel centrada. Ya tenemos alto y ancho del objeto.

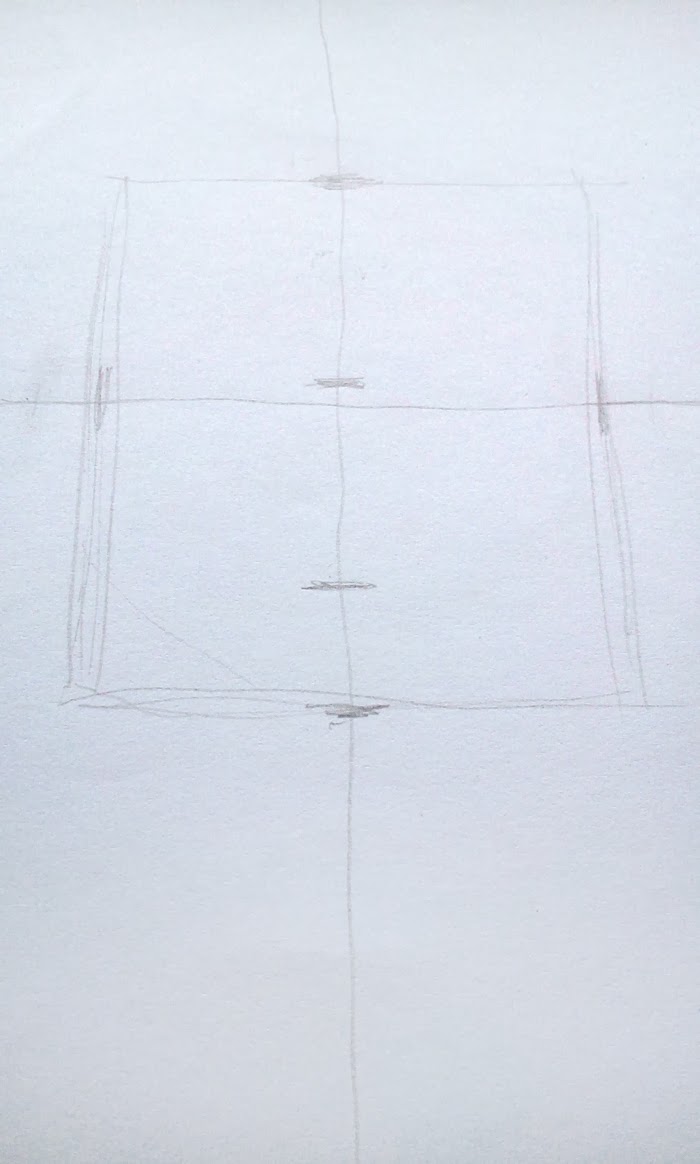

5. Podemos dibujar un marco que contendrá nuestro objeto y del que no nos vamos a salir (opcional)

Si lleváis la medida del alto sobre el ancho comprobaréis que es más larga que ancha, es lo que llamamos la proporción. Esta relación y otros elementos ( ángulos externos e internos, centros y equidistancias) que veremos a continuación son las que nos dan las pistas para medir y dibujar.

6. Empezamos con las medidas interiores del objeto: al dibujar un objeto debemos elegir los elementos que más nos llamen la atención: en este caso el objeto está formado por tapa y caja (superior e inferior) de base circular. Primero voy a determinar las medidas importantes de la tapa:

Primera medida interior: Llevando nuestro lápiz sobre la altura determinamos a qué altura termina la base de la tapa( raya azul) y lo llevo al papel

 7. Segunda medida interior: mido la parte inferior de la tapa( raya verde) y la llevo al papel




8. Tercera medida interior: vamos a marcar también el centro de la tapa por ser un elemento constructivo importante( cruz morada superior). Marcamos también el centro de la caja( base elíptica) para ayudarnos con la forma del objeto.

Las equidistancias son otro elemento que nos va a ayudar para tomar referencias en el dibujo

 9. Pasamos a dibujar los contornos y líneas exteriores del objeto . Fijaros que por las características del objeto, sus curvas (elipses) son muy similares, pero a la vez se diferencian cada una en el ángulo de visión.

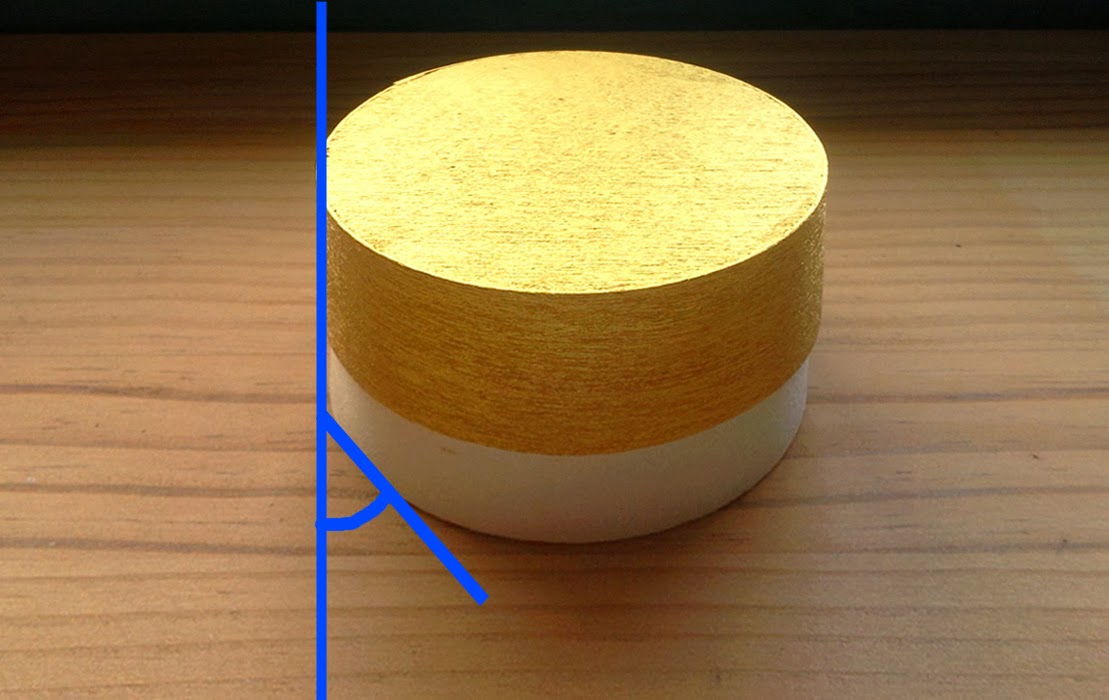

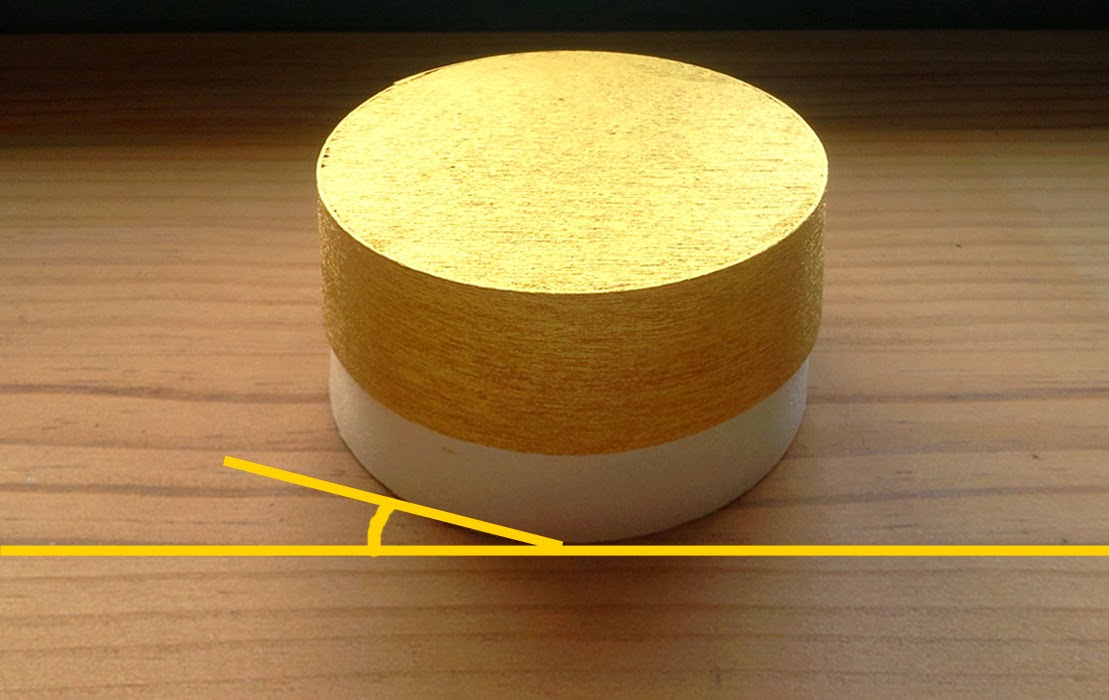

Para ayudarnos a dibujarlas es importante tener en cuenta los ángulos exteriores, por ejemplo el que realiza la curva de la caja base con una línea horizontal imaginaria( amarillo). Deteniéndonos en cada ángulo terminaremos con todas las líneas del objeto. También podemos ayudarnos de los ángulos externos con líneas verticales( azul).

Dibujamos las líneas externas

10. Ahora las líneas interiores del objeto. Ayudándonos con los ángulos, vamos cerrando el dibujo del objeto.

11. Haremos un borrado suave para eliminar líneas muy marcadas.

12. Dibujamos con cuidado las líneas definitivas y ya lo tenemos.

RESUMEN:

Ejes( horizontal y vertical): REFERENCIAS UNIVERSALES

Medidas( interiores y exteriores): PROPORCIÓN

Líneas( interiores y exteriores): PUNTOS IMPORTANTES( CENTROS, EQUIDISTANCIAS, ANGULOS)
